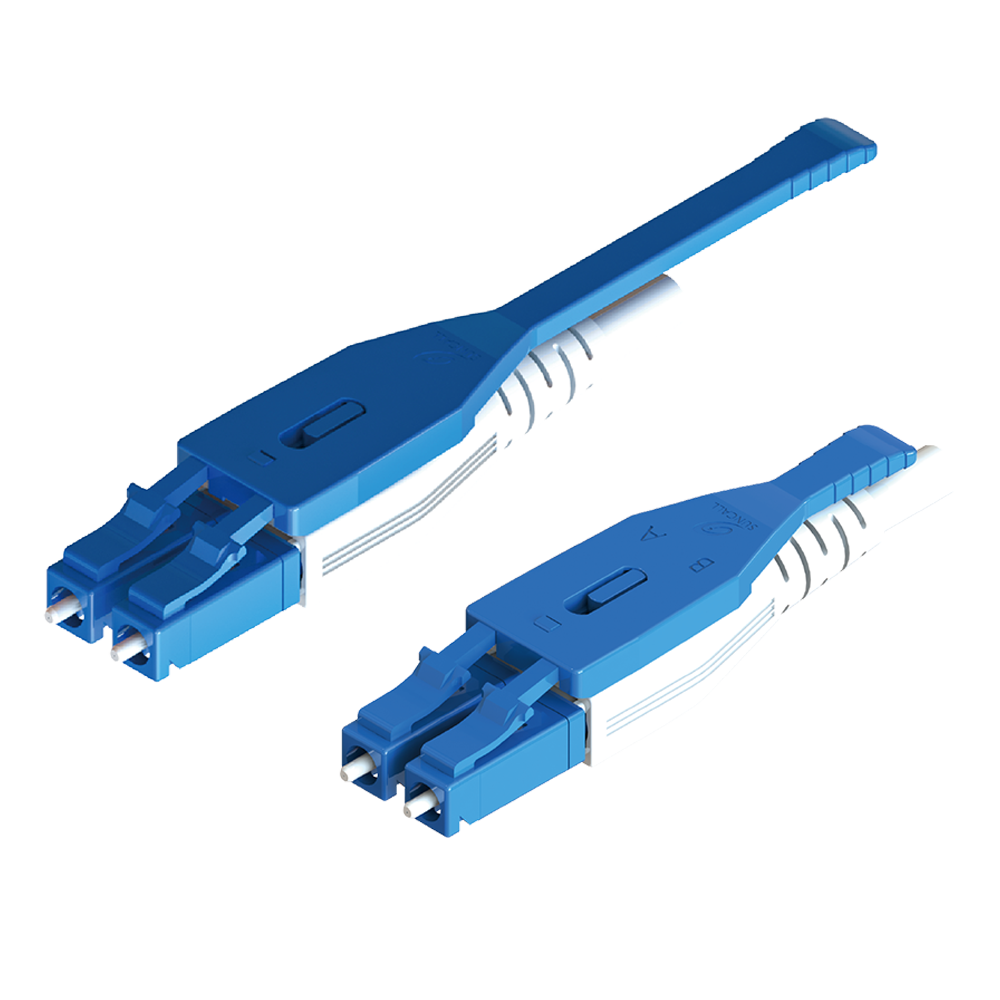

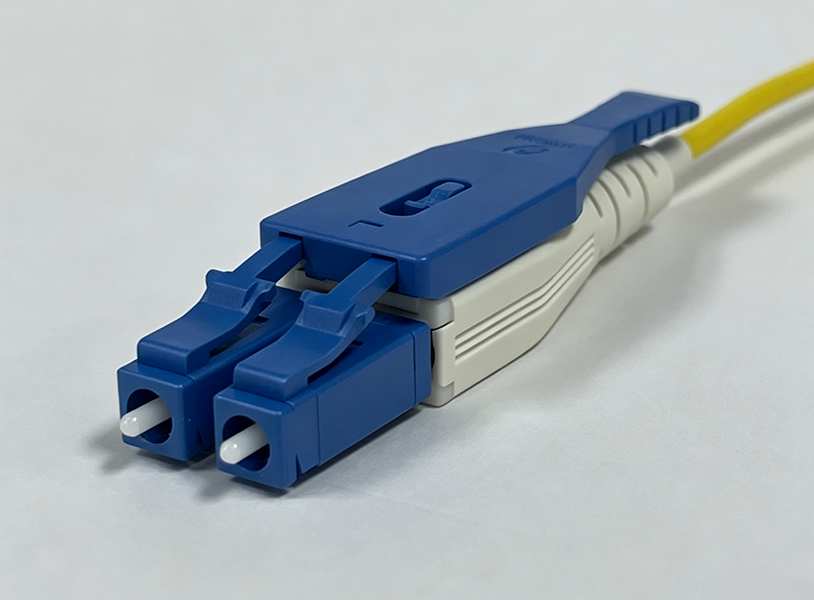

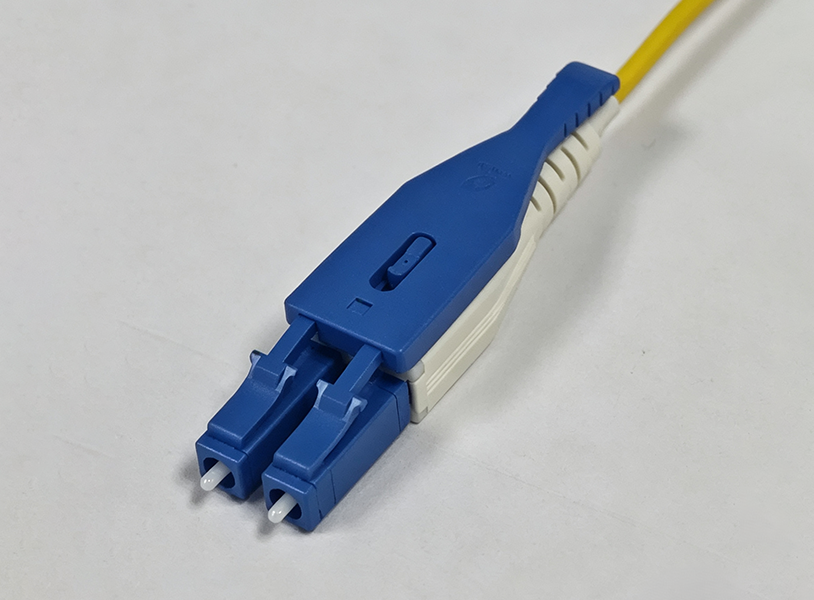

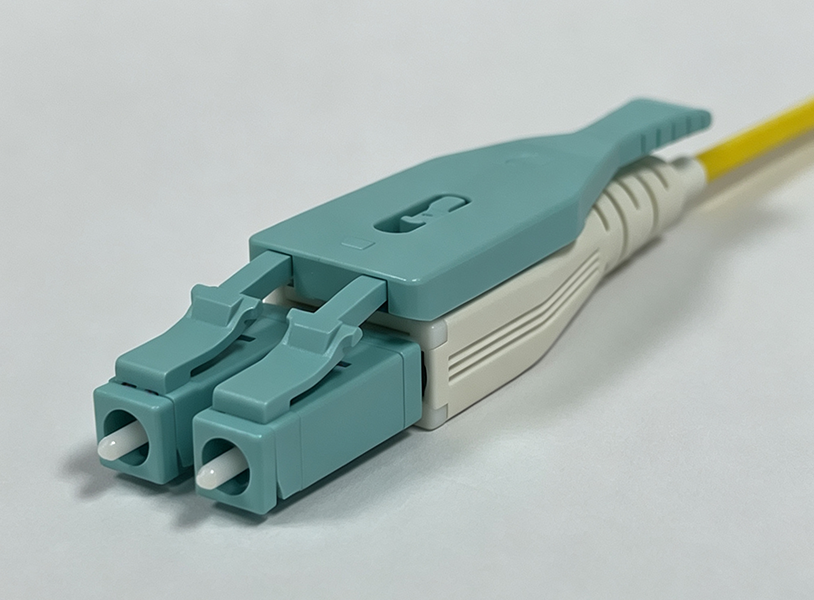

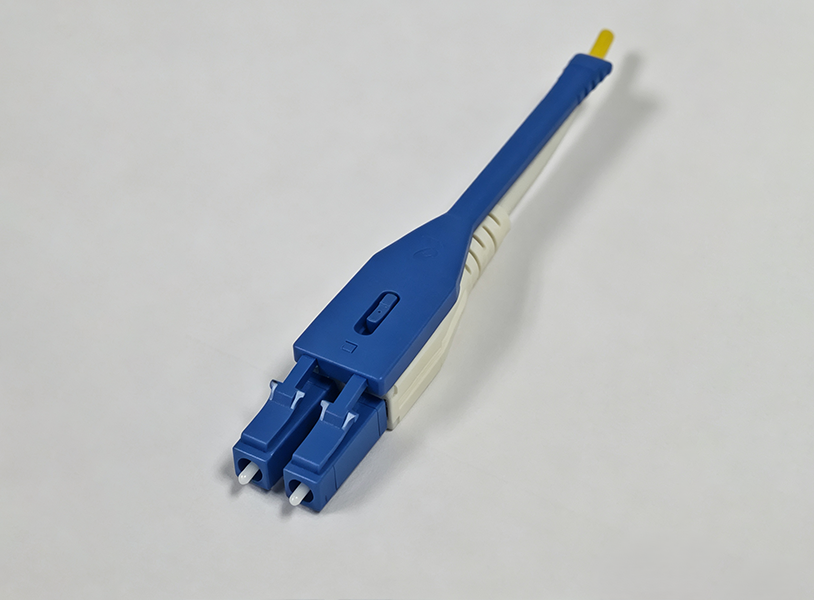

LC プッシュプルユニブーツコネクタ V4

このアップグレードモデルは、高密度パネルでの抜挿作業を容易にする精密グラッピング・プッシュプルロッドを装備している。さらに、当社ではこのコネクタのショートタイプも提供可能。いずれのタイプも、工具不要の簡易「押し下げて反転」方式による極性変換機能を備えており、設置現場で極性を変換可能かつ光ファイバの露出を防止する。

住宅色

LC プッシュプルユニブーツコネクタ V4

製品の特徴

改良された構造はグリップ性が向上し、挿抜操作がより簡易になる

「押し込み・反転」のみで工具不要で極性切り替えが可能

複数のカラーオプションを用意

製品の特徴：SM（9/125），MM（50/125，62.5/125）

適用モード：SM，MM，APC

挿入損失：0.3dB以下

エコー損失：UPC(55dB以上)，APC（65dB以上）

基準参照：IEC-61754-20、IEC-61755-3-1 および TIA-604-10A-2002 規格 LC タイプ

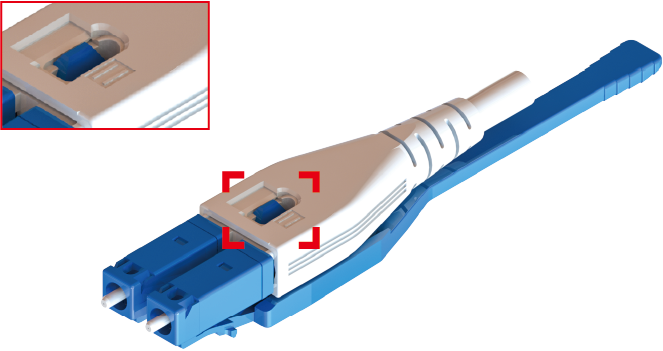

1背面から指でプルタブのロックを押し解除

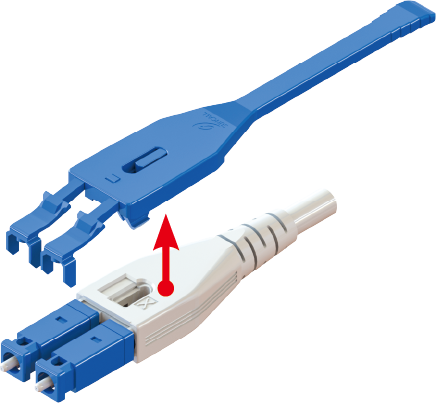

2コネクタからプルタブを取り外す

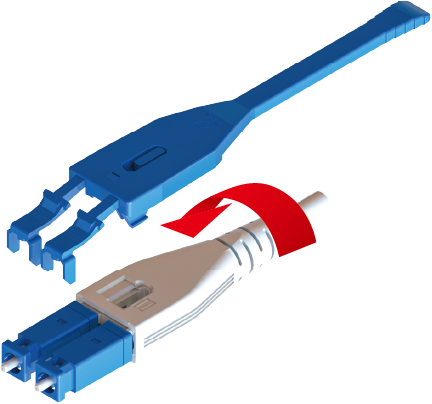

3コネクタヘッドを外側に180度回転

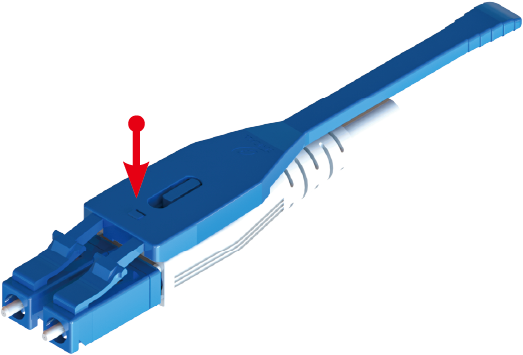

4プルタブを再装着し、所定位置でロックする

ここから製品仕様を選択してください

01

Sort

型番表

Body Type		Mode		Boot Type		Product Type		Cable Spec		Housing Color		Ferrule Type & ID		Concentricity		Boot Color		Pull-Tab Color		Dust Cap Type		Shrink Tube Type
LC	LC Connector	S	Single Mode	4P	V4 Long Push Pull	P	Per Assy	16	Φ1.6mm Cable (only 4PS short tab)	AQ	Aqua	F50	125.0um	05	0.5um	WH	White	AQ	Aqua	S	Square Dust Cap	W	White (2.0mm Cable)
		M	Multi Mode	4PS	V4 Short Push Pull	K	Kit	20	Φ2.0mm Cable	BG	Beige	F55	125.5um (SM Standard)	10	1.0um (Standard)			BG	Beige			TW	Thin White (3.0mm Cable)
		A	APC					30	Φ3.0mm Cable (only 4P long tab)	BL	Blue	F60	126.0um	40	4.0um			BL	Blue
										GR	Green							GR	Green
										HV	Heather Violet							HV	Heather Violet
										LG	Lime Green							LG	Lime Green

LC ユニブーツプッシュプルコネクタ（ショートタブ付き）V4 1.6&2.0mm

2026.03.09

pdf
LC ユニブーツコネクタ v4 2.0&3.0mm

2026.03.09

pdf
LC ユニブーツプッシュプルコネクタ（ロングタブ付き）V4 2.0mm

2026.03.09

pdf

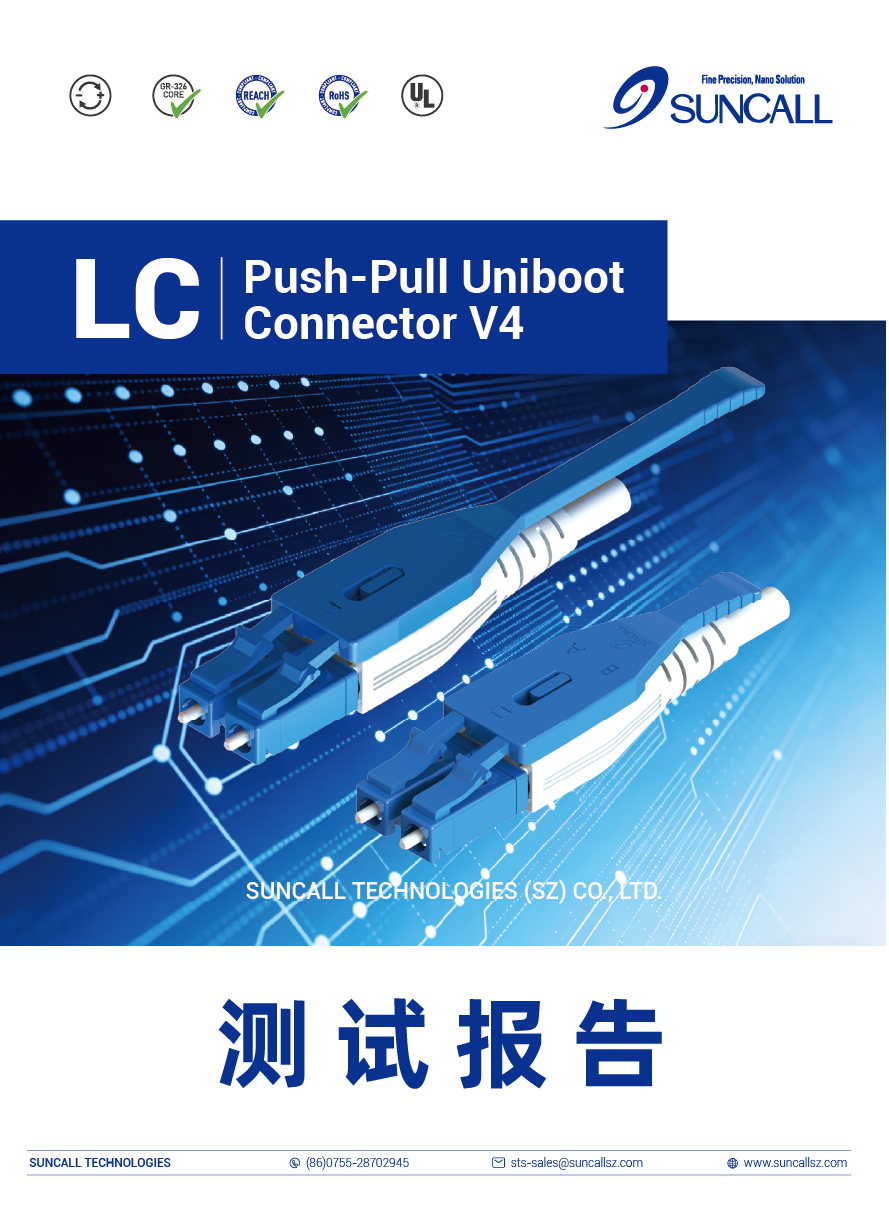

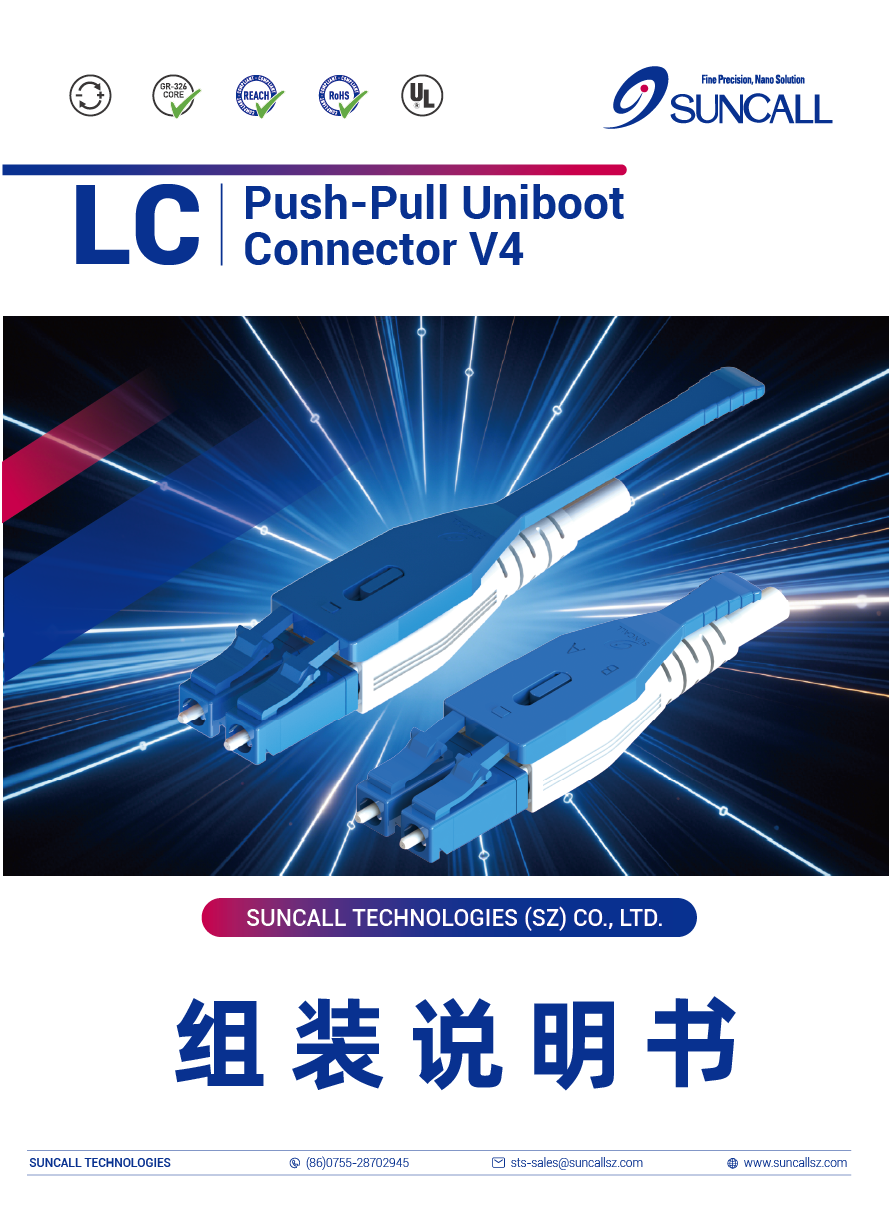

LC プッシュプルユニブーツコネクタ v4

2026.03.09

pdf

LC ユニブーツプッシュプルコネクタ（ショートタブ付き）V4 1.6mm V1.0

2026.03.09

pdf
LC ユニブーツプッシュプルコネクタ（ロングタブ付き）V4（コーニング G657B2 光ファイバ）

2026.03.09

pdf
